Cr12MoV模具鋼材系列
2016-6-3 21:46:12 點(diǎn)擊：
模具鋼材系列之Cr12MoV
Cr12MoV是一種高耐磨微變形冷作模具鋼，其特點(diǎn)有三：①高淬透性，截面300~400mm以下完全淬透；②在300~400℃時(shí)仍可保持良好硬度和耐磨性；③淬火時(shí)體積變化非常小。
Cr12MoV通常用來制作斷面較大、形狀復(fù)雜、經(jīng)受較大沖擊負(fù)荷的各種模具和工具，例如形狀復(fù)雜的沖孔凹模、復(fù)雜模具上的鑲塊、鋼板深拉伸模、拉絲模、螺紋搓絲模、冷擠壓模、冷剪切刀等。
>> 成分規(guī)范（GB/T 1299-2014，wt%）
|
C |
Si |
Mn |
P |
S |
Cr |
Mo |
V |
|
1.45 1.70 |
≤ 0.40 |
≤ 0.40 |
≤ 0.030 |
≤ 0.030 |
11.00 12.50 |
0.40 0.60 |
0.15 0.30 |
>> 臨界點(diǎn)
|
臨界點(diǎn) |
Ac1 |
Ac3 |
Ar1 |
|
溫度℃ |
810 |
1200 |
760 |
>> 線膨脹系數(shù)
|
溫度℃ |
20~100 |
20~400 |
20~600 |
|
線膨脹系數(shù) |
10.9×10-6 |
11.4×10-6 |
12.2×10-6 |
>> 熱處理

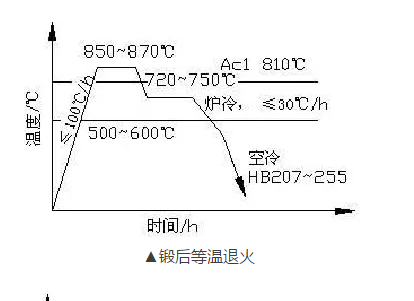

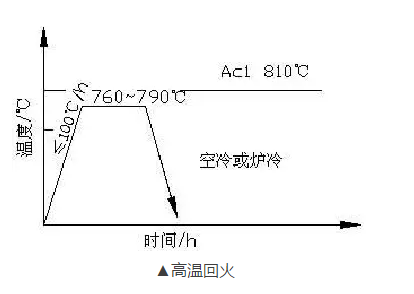

⑴ 預(yù)先熱處理
⑵ 淬火
|
方案 |
第一 次預(yù) 熱℃ |
第二 次預(yù) 熱℃ |
淬火 溫度℃ |
冷卻 |
硬度 HRC |
|||
|
介質(zhì) |
介質(zhì) 溫度℃ |
冷卻 至 |
隨后 |
|||||
|
I |
550~ 600 |
840~ 860 |
950~ 1000 |
油 |
20~60 |
油溫 |
空冷 |
58~ 62 |
|
II |
1020~ 1040 |
油 |
20~60 |
油溫 |
62~ 63 |
|||
|
III |
1020~ 1040 |
熔融 硝鹽 |
400~ 550 |
5~10 min |
62~ 63 |
|||
|
IV |
1115~ 1130 |
油 |
20~60 |
油溫 |
42~ 50 |
|||
|
V |
1115~ 1130 |
熔融 硝鹽 |
400~ 450 |
5~10 min |
42~ 50 |
|||
⑶ 回火
|
方案 |
淬火 溫度℃ |
回火 |
硬度 HRC |
||
|
用途 |
加熱溫度℃ |
介質(zhì) |
|||
|
I |
1020 ~1040 |
消除應(yīng)力 |
150~170 |
油或 硝鹽 |
61~63 |
|
II |
去除應(yīng)力 降低硬度 |
200~275 |
— |
57~59 |
|
|
III |
去除應(yīng)力 降低硬度 |
400~425 |
— |
55~57 |
|
|
IV |
1115 ~1130 |
去除應(yīng)力 及形成二 次硬化 |
510~520℃ 多次回火 |
— |
60~61 |
|
V |
去除應(yīng)力 及形成二 次硬化 |
-78℃冷處理 加510~520℃ 一次回火 |
— |
60~61 |
|
|
VI |
去除應(yīng)力 及形成二 次硬化 |
-78℃冷處理 加510~520℃ 一次回火 再-78℃冷處理 |
— |
61~62 |
|
鎮(zhèn)江市元鑫不銹鋼有限公司生產(chǎn)銷售：各種材質(zhì)不銹鋼棒，不銹鋼管，不銹鋼板，不銹鋼絲，不銹鋼扁鋼，不銹鋼槽鋼，模具鋼等，標(biāo)準(zhǔn)規(guī)格齊全常年庫(kù)存5000噸，承接不銹鋼精加工業(yè)務(wù)，歡迎新老客戶來電。
聯(lián)系電話：0511-85038877 傳真：0511-85083338
手機(jī)：13952847112 聯(lián)系人：朱經(jīng)理
- 上一篇：關(guān)于304不銹鋼和316不銹鋼的局部腐蝕問題簡(jiǎn)述 2016/6/4
- 下一篇：6月2日廢不銹鋼行情早間導(dǎo)讀 2012/5/23
